皇冠welcome体育电网防灾减灾全国重点实验室配电网真型试验场,是世界上最大规模10kV真型试验场之一,包括室内约1800平方米的10kV开关站和低压供电系统,室外约6000平方米的架空线路、电缆线路、配电台区和配电自动化设备。可方便开展中压配电网和低压供电网的各种试验,中性点可采用各种接地方式,电容电流可高达450安培,特别适合接地故障引发的触电和起火处置技术试验。

10kV开关站子系统包括:10kV单母分段、28台高压开关柜、24个间隔、4台1600kVA隔离变压器、1台315kVA调压器、2台1300kVA接地变压器、2台1000kV消弧线圈;中性点接地方式包括:消弧线圈接地、小电阻接地、消弧线圈并联电阻接地、接地故障相快速旁路接地、有源逆变型电压源接地和故障相电源反馈型电压源接地。

10kV线路子系统包括:14条出线,其中4条为真实架空线路(共计约10km)、2条为真实电缆(共计13km)、8条为集中参数等效线路。该子系统可通过刀闸和柱上断路器实现线路多种运行方式的灵活切换,可切换至10个配电台区,台区低压出线安装有电力电子负载,并可反馈回变电站,模拟正常和灾害下台区负荷的灵活调控。

10kV故障模拟子系统:配置多类型故障模拟单元,可以模拟各种接地故障、雷击故障与覆冰断线故障,包括:经过渡电阻接地、电缆放电、球隙放电、草地弧光、对泥土放电、对沙地放电、对水泥放电、对树木放电等各种类型故障。故障模拟系统具备高精度控制和测量装置,可以实现瞬时性接地故障、永久性接地故障及故障初始相角精确控制。

380V低压供电子系统,与实际供电系统完全一致,安装有储能设备、分布式发电设备、充电桩、计量系统、综合能源管理系统等,并配置有串联电弧和并联电弧等试验系统,可以开展储能、分布式电源等电气设备的故障机理研究、各种供电安全试验、综合能源管理试验、故障评估试验及灾害经济分析。

该试验场具有完备的二次设备,含各种保护装置、配电自动化系统、高精度故障录波系统、远程监控系统;可以开展各种工况条件下的配电网一次设备和二次设备的各种试验测试,包括:一二次融合成套柱上断路器、环网柜、各种中性点接地装置、各种储能设备、各种故障指示器、电力载波装置、配电网故障行波定位装置、集中式或分布式选线装置、配电保护装置、微网控制系统、用电安全测控装置、综合能源管理装置等设备的测试工作,可用于人才培养、科学研究、产品研发、产品入网试验测试。

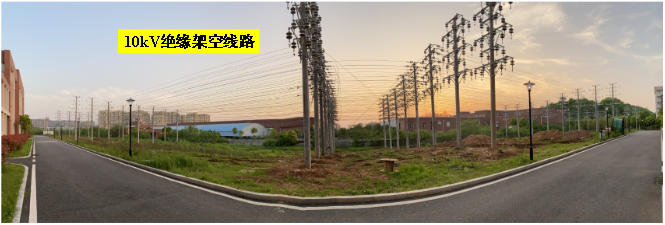

图1 大规模10kV配电网真型实验室条件

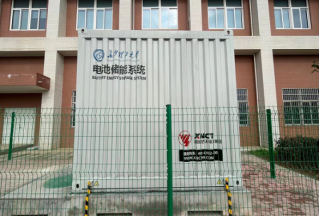

图2 低压配电网负载、故障模拟系统及储能系统
